Fabrication d'un dessus de guitare classique

Salut à tous!

Comme je dois faire un dessus de guitare classique pour un client qui a endomagé la siènne, je me suis dit que ça pourrait peut-être vous intéresser de savoir comment je m'y prend.

Donc voici la procédure:

D'abord les deux pièces (car les dessus et les dos sont toujours faits d'aux moins deux pièces collées ensemble) sont d'abord sciés depuis un morceau d'épinette comme celui-ci:


Je découpe deux planchettes minces d'environ 4 à 5 mm à l'aide d'une scie à ruban.



Ensuite je passe les planchettes au planneur pour les amincire jusqu'à environ 3 mm.



Le planneur étant un peut violent, il risque d'endomager les planchettes à partir d'une certaine épaisseur. Je termine donc l'amincissement (jusqu'à 2.5mm environ) à l'aide d'une sableuse à tambour (de ma fabrication personnelle!).



Voici les deux morceaux qui seront collés ensemble:



Ensuite, j'installe les planchettes dans un gabarit spécial qui maintient les planchettes en place, et à l'aide d'un niveau sur lequel j'ai collé du papier sablé, je m'assure que les côtés des planchettes qui seront collées ensemble sont bien droits.



Les deux planchettes sont ensuite collées ensembles à l'aide d'un autre gabarit spécial, qui quand à lui permet de coller les deux planchettes ensemble tout en les maintenant bien alignées l'une à l'autre.



Une fois sorties du gabarit, la ligne de colle est pratiquement invisible.



Ensuite, encore une fois à l'aide d'un gabarit, je trace la forme de la guitare avant de la découper à la scie à ruban.



La forme découpée:



J'en suis là pour l'instant. Le semaine prochaine, j'incruste la rosace, je découpe et je colle les barrages. Je vous montrerai chacune de ces étape du mieux que je le pourrai!

À bientôt!

Merci Alain d'avoir pris le temps de nous partager ceci.
C'est tres apprécié !

Vraiement très intéressent Alain. Merci.

Merci Alain! Un post d'un grand intérêt! Ta participation au forum est un grand atout pour nous!

Wow c'est super interessent de nous montrer cela ! Merci bien !

Bon ,ça continu!

D'abord j'ai fait une partie du travail en oubliant de prendre des photos! Donc je me suis repris pour certaines photos, mais avec du 'bois de pratique'. Donc sur certaines photos, il ne faut pas se surprendre de voir des morceaux qui n'ont pas dutout l'air d'une guitare!

D'abord, voici la rosace prète à être collée:



Ensuite, à l'aide d'une toupie et d'un gabarit (un autre!), je creuse l'emplacement pour incruster la rosace (c'est ici qu'on voit le bois de pratique!):





Et voici le résultat:



Ensuite, je colle la rosace de la manière suivante:



Et voici la rosace collée:



C'est tout pour aujourd'hui!

La semaine prochaine, les barrages!

Félicitations ALain et un gros merci c'est super intéressant !!

Bon ben tant mieux si vous trouvez ça intéressant!

On y va pour les dernières étapes.

Maintenant que la rosace est collée, il faut la niveler en fonction du reste du dessus. Je fais ça en deux étape. D'abord à l'aide d'une toupie et d'une gabarit pour me raprocher le plus possible de la surfce du dessus.




Ensuite à l'aide d'une lame d'ébéniste pour finaliser.




Une fois la rosace au même niveau que le reste du dessus, je peux tailler le trou de la guitare.

Ensuite vient le taillage des barrages.

Ils viennent d'une retaille de la planche qui a servie pour le dessus. Je commence par couper les morceaux grossiers à la scie à ruban.




Ensuite je les passe au planneur pour obtenir l'épaisseur désirée.




Sur l'envers du dessus, j'indique les divers emplacements où les barrages devront être collés.




Les marques indiquées sur le dessus de la guitare me serviront à tailler les barrages à la bonne dimension. Une fois taillés, je leur donne la forme finale à l'aide d'une sableuse à ruban.




Je peux ensuite les coller sur le dessus de la façon suivante:




Et voilà le résultat final!




Reste plus à mon client qu'à me faire parvenir sa guitare pour que je lui remplace le dessus!

WOW Super Cool Alain...

Comme on dit, c'est du beau boulot.

Wow! C'est super cool. Merci du partage.

Je serais très curieux d'entendre une de tes guitares...

Seb

Merci!

Si tu veux entendre mes guitares, envoi-moi un courriel, on peut prendre rendez-vous. Ça va me faire plaisir de te montrer ce que je fais.

Vraiment cool ! J'aihate de voir le produit finit ! Dommage que t'ais pas pris de photo de la fabrication de ta sableuse a tambour ça a l'air fucked up comme machine !

Non j'ai pas de photo de la fabrication de la sableuse, malheureusement.

Mais je pourrai quand même continuer à vous montrer le reste de la réparation lorsque mon client m'aura rapporter sa guitare.

J'aimerais bien voir le résultat final Alain, si ce n'est pas trop tard. Merci !

Non, c'est pas trop tard dutout. J'ai reçu la guitare de mon client il y a trois semaines environ, et je n'ai pas encore eu le temps de m'y mettre.

Comme promis, je vais montrer les étapes de la réparation sur le forum. Mais il faudra être patient; ma copine accouche d'ici une semaine, alors je vais certainement être moins actif pour deux ou trois semaines!

Si tu veux voir la guitare en personne (si c'est ce que tu voulais dire), c'est aussi possible. Faudra juste prendre rendez-vous.

Bon j'ai non seulement la guitare de mon client en main, mais en plus j'ai du temps pour effectuer la réparation.

J'ai bien avancé aujourd'hui, donc voici les différentes étapes du remplacement du dessus.



Voici d'abord les dégats. On voit très bien deux craques en haut et en bas du pont.

(Note: En passant, j'ai bien été obligé de constater que le pont à été très mal verni! N'allez pas penser que ça représente bien la qualité de mon travail! )








J'ai ensuite enlevé les vis qui tiennent le talon du manche à la caisse et couper le verni aux arêtes à l'aide d'un exacto. Le talon s'est décoler facilement.







L'extension de la touche à dû être décollée pour pouvoir enlever le manche complètement.







J'ai ensuite remis la caisse dans le moule, gratté le verni là où je vais devoir passer le fer à repasser pour décoller le dessus et passé la toupie pour enlever les filets. Je vais devoir refaire des filets neufs.

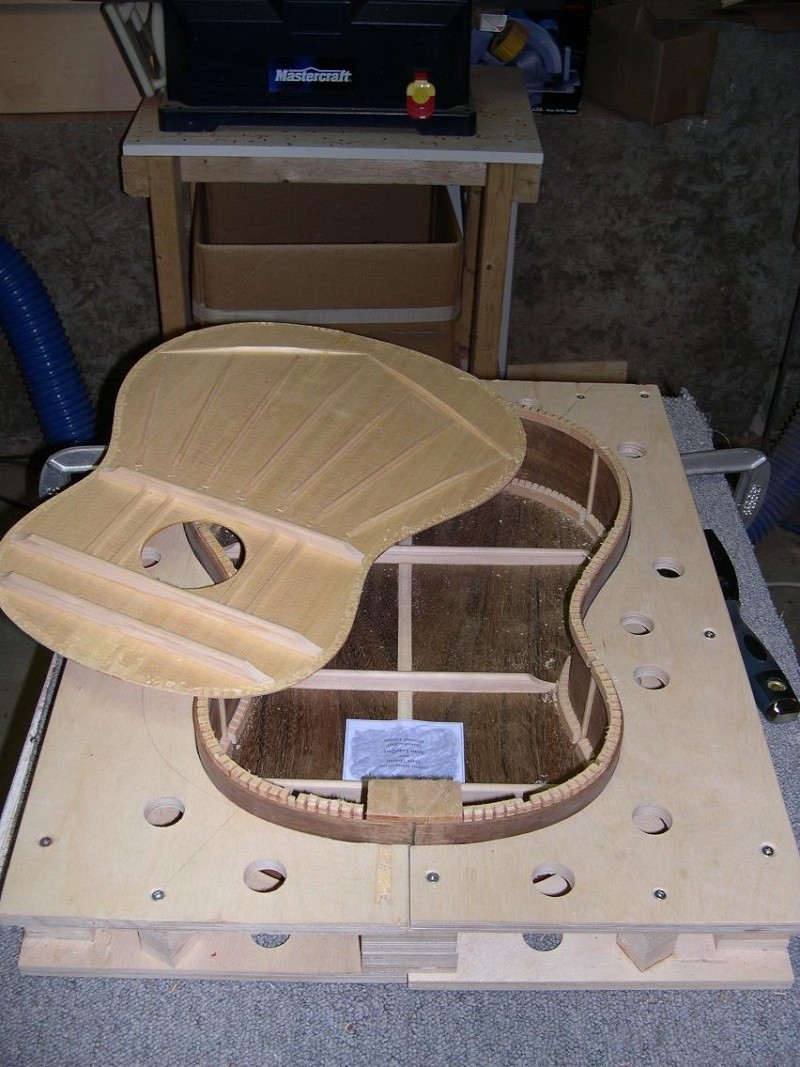

J'ai donc pu décoller le dessus sans trop de problème. J'ai ensuite collé le nouveau dessus après avoir sablé quand même un peu les contre-éclisses.










Voilà! J'en suis là pour l'instant. Je vous tiens au courant des prochains développements!

Merci du "update"! Il est intéressant de voir le déroulement complet du travail!

Merci !

Cool c'est vraiment interessant ! Dans mon top 3 des sujets les plus interessants du forum, à vous de deviner les 2 autres eh eh !

Tant mieux si vous aimez ça!

Voici les nouveaux développements:


J'ai dû fabriquer de nouveaux filets. J'ai d'abord collé un plaquage d'érable sur un morceau de Palissandre du Honduras.




J'ai ensuite découpé deux filets brut à l'aide de ma scie à ruban.




Je les ai ensuite passé au planneur pour les ammener à l'épaisseur désirée.




J'ai ensuite passé les filets dans le moule à former les côtés.




Voici les filets une fois sortis du moule.



Ensuite, j'ai découper une lanières de plaquage d'érable et une d'acajou pour chaque filet. Elles seront collées entre la caisse et les filets. C'est purement décoratif. (Vous verrez plus tard lorsque le tout sera collé, je ferai un gros plan pour vous montrer ce que je veux dire.)




Et j'ai collé le tout sur la caisse à l'aide de bandes élastiques.




J'en suis là pour l'instant.

je vous tiens au courant pour le reste!

Nice , vraiment interessant, je le dirai jamais assez souvent !

Bon et bien c'est presque terminé. Manque plus que la finition!

Une fois les filets collés, j'ai les ai nivelés à l'aide d'une lame d'ébeniste. J'ai aussi arrondi les arrêtes pour rendre la guitare plus confortable.



Ici on peu voir de quelles manière les deux lamèles de plaquage que j'ai découpées plus tôt s'agencent aux filets.





J'ai ensuite refixé le manche en place.




Et voilà le travail. Il ne manque plus que la finition à refaire et à recoller le pont que j'ai récupéré de l'autre dessus.




Je metterai une dernière photo de la guitare entièrement terminée. Ça me donnera l'occasion de vous montrer de de quoi ont l'air mes ponts lorsqu'ils sont bien vernis!


Ça sera dans une semaine ou deux...

Salut la gang.

Bon, après pas mal plus de temps que prévu, voici enfin la guitare terminée. Comme mon client ne pouvais pas prendre possession de son instrument avant Novembre, je l'avais mis de côté le temps de m'occuper de ce qui pressait plus.

La réparation est donc un succès, rien n'y paraît et en plus j'ai pu reprendre la finition du pont qui ne me plaisait pas.





Voilà!

En espérant que le tout vous a plu.
